產品編號：GEH…XTL-2RS?100～600
滑動磨擦副： 鋼/PTFE編織物
產品特點：外圈沿軸向剖分成兩半，用鎖圈固定，外圈材料為軸承鋼，淬火，球面粘貼PTFE編織物；內圈材料為軸承鋼，淬火，球面鍍硬鉻，后置代號有-2RS為外圈兩端帶有密封圈。
使用溫度范圍：－30℃～＋130℃
????

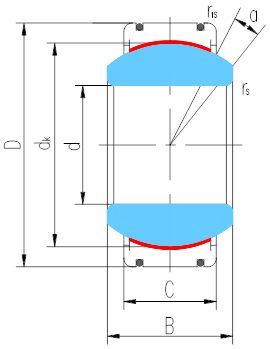

軸 承 型 號 Bearing number | 外 形 尺 寸 Dimensions mm | 額定載荷 Load ratings kN | 重 量 Weight ≈kg | ||||||||
d | D | B | C | dk | rs min | r1s min | α? ≈ | 動載荷 Dynamic | 靜載荷 Static | ||
GEH100XTL-2RS | 100 | 150 | 71 | 67 | 135 | 1 | 1 | 2 | 2170 | 3610 | 5.07 |
GEH110XTL-2RS | 110 | 160 | 78 | 74 | 145 | 1 | 1 | 2 | 2570 | 4290 | 6.21 |
GEH120XTL-2RS | 120 | 180 | 85 | 80 | 160 | 1 | 1 | 2 | 3070 | 5120 | 8.87 |
GEH140XTL-2RS | 140 | 210 | 100 | 95 | 185 | 1 | 1 | 2 | 4210 | 7030 | 14.6 |
GEH160XTL-2RS | 160 | 230 | 115 | 109 | 210 | 1 | 1 | 2 | 5490 | 9150 | 18.6 |
GEH180XTL-2RS | 180 | 260 | 128 | 122 | 240 | 1.1 | 1.1 | 2 | 7020 | 11710 | 26.7 |
GEH200XTL-2RS | 200 | 290 | 140 | 134 | 260 | 1.1 | 1.1 | 2 | 8360 | 13930 | 37.1 |
GEH220XTL-2RS | 220 | 320 | 155 | 148 | 290 | 1.1 | 1.1 | 2 | 10300 | 17160 | 49.4 |
GEH240XTL-2RS | 240 | 340 | 170 | 162 | 310 | 1.1 | 1.1 | 2 | 12050 | 20080 | 57.9 |
GEH260XTL-2RS | 260 | 370 | 185 | 175 | 340 | 1.1 | 1.1 | 2 | 14280 | 23800 | 75.2 |
GEH280XTL-2RS | 280 | 400 | 200 | 190 | 370 | 1.1 | 1.1 | 2 | 16870 | 28120 | 96 |
GEH300XTL-2RS | 300 | 430 | 212 | 200 | 390 | 1.1 | 1.1 | 2 | 18720 | 31200 | 117 |
GEH320XTL-2RS | 320 | 460 | 230 | 218 | 414 | 1.1 | 3 | 2 | 21660 | 36100 | 148 |
GEH340XTL-2RS | 340 | 480 | 243 | 230 | 434 | 1.1 | 3 | 2 | 23950 | 39920 | 163 |
GEH360XTL-2RS | 360 | 520 | 258 | 243 | 474 | 1.1 | 4 | 2 | 27640 | 46070 | 213 |
GEH380XTL-2RS | 380 | 540 | 272 | 258 | 494 | 1.5 | 4 | 2 | 30580 | 50980 | 236 |
GEH400XTL-2RS | 400 | 580 | 280 | 265 | 514 | 1.5 | 4 | 2 | 32690 | 54480 | 290 |
GEH420XTL-2RS | 420 | 600 | 300 | 280 | 534 | 1.5 | 4 | 2 | 35880 | 59800 | 319 |
GEH440XTL-2RS | 440 | 630 | 315 | 300 | 574 | 1.5 | 4 | 2 | 41320 | 68880 | 379 |
GEH460XTL-2RS | 460 | 650 | 325 | 308 | 593 | 1.5 | 4 | 2 | 43830 | 73050 | 404 |
GEH480XTL-2RS | 480 | 680 | 340 | 320 | 623 | 2 | 5 | 2 | 47840 | 79740 | 463 |
GEH500XTL-2RS | 500 | 710 | 355 | 335 | 643 | 2 | 5 | 2 | 51690 | 86160 | 529 |
GEH530XTL-2RS | 530 | 750 | 375 | 355 | 673 | 2 | 5 | 2 | 57330 | 95560 | 620 |
GEH560XTL-2RS | 560 | 800 | 400 | 380 | 723 | 2 | 5 | 2 | 65930 | 109890 | 770 |
GEH600XTL-2RS | 600 | 850 | 425 | 400 | 773 | 2 | 6 | 2 | 74200 | 123680 | 903 |
