福建龍溪軸承（集團）股份有限公司屬漳州市屬重點國有控股上市企業。現因生產需要，擬采購退磁清洗機壹臺，根據我司管理制度要求，擬采取內部邀請招標方式確定供應商。現歡迎潛在合格的供應商前來報名，參與該項目投標。
一、投標報名人的資格要求：
1.依法注冊，具有獨立法人的實體注冊企業，具備履行合同所必需設備和專業技術能力的制造商、經銷商、代理商；
2. 近三年與本項目相同或相類似的設備銷售業績。
二、報名須知
1.報名時間：2021年7月9 日至 2020年7月14日。（上午：8:30～11：30、下午：15：00～17：00，法定節假日、雙休日除外）
2. 報名方式：郵箱報名，參與投標的申請人須將公司的營業執照復件件及近三年與本項目相同或相類似的設備銷售業績加蓋公章，發至采購人指定郵箱，并注明“退磁清洗機”采購與安裝項目報名資料、公司名稱、項目聯系人姓名、聯系方式”。
3. 咨詢電話：0596-2072080每天上午 8:30至11:00 ，下午 15:00至 17:00（北京時間，法定節假日、雙休日除外 ）。
三、獲取招標文件時間： 2021年7月15日。
四、獲取招標文件方式：采購人將以電子郵件的形式發給各投標人。
五、采購技術要求：詳見附件
六、采購單位：福建龍溪軸承（集團）股份有限公司
聯 系 人：黃先生
郵箱：huangwx@ls.com.cn
地址：福建省漳州市龍文區小港北路32號 郵編：363005
福建龍溪軸承（集團）股份有限公司
2021年 07 月 08 日
附件：
退磁清洗機技術要求
一、主要技術參數
1、設備名稱：退磁清洗機
設備型號：由廠家提供
臺 數：1臺
2、主要規格參數、功能、結構需求
(1)設備規格參數
*設備主要用于我司關節軸承產品的平面磨削加工工序之后的零件退磁清洗。
*設備外形為一體式流水線設計，一字型排布，退磁和清洗在同一水平線上。
*設備退磁部分為線圈式退磁；采用不銹鋼網帶式傳輸鏈條，并配有噴淋裝置配合網帶的傳輸對零件進行噴淋清洗。設備總功率：≤30KW。
*退磁窗口內部尺寸為：長度≥330mm，寬度≥200mm(H)，零件有效通過高度不應低于170mm。
*設備退磁能力：一次性退磁，零件殘磁不得大于0.3mT。零件原有的殘磁約4mT左右，最高≤6mT。
*設備工作能力：每天無故障連續運行7h以上，每月工作時長≥560h。
*設備采用大循環皂化水，一次性清洗后的零件表面應無明顯污物和雜質，回流液體返回大循環回流管中。
*傳輸帶的傳輸水平高度≥800mm。
(2)功能及結構需求
*設備外形尺寸：長度≤2500mm；不含配電箱或水槽寬度≤650mm，總寬度不應大于1500mm；高度≤2000mm。
*退磁線圈的冷卻，功率15kW以下采用風冷形式，15KW以上采用風冷或水冷。
*設備整機設計符合人體工程學原理，易于操作，結構合理、美觀、大方，無三漏現象（漏水、漏電、漏油）及其他缺陷，人機交互性優良，維護方便。
*設備退磁時采用逐個零件進入設備或采用多個零件并排進入設備退磁。輸送料帶應裝有擋料條或擋料凸臺，使得零件經退磁場退磁后能夠有效遠離退磁場。輸送帶應具有防止零件進一步產生磕碰傷的能力。
*設備清洗的水液應配備相應的過濾和沉淀裝置，避免零件清洗因水液凈化不足，導致零件清洗不干凈。至少有1級過濾和兩級沉淀結構（可設置相應的開閉連通管路便于換洗排液），過濾和沉淀結構應便于人工換洗。
*設備出入口應配有相應的塑料水簾，及相應的防水液飛濺的裝置，避免水液溢流出機外。
*設備所使用的噴淋頭應為不銹鋼材質，防止生銹。噴淋頭應不易堵塞，并采用上下噴淋的形式，確保零件被充分清洗。
*水液的回流設置集中管路回流至大循環水管中。在鏈條的前、后、左、右及下部應有相應的接水及相應的防水板面。當機內殘留污物時，可用水液沖洗，并返流至大循環。
*設備與水液接觸的板材應采用不銹鋼材質，為防止板面受損或者增加耐磨性的部位允許鑲附其他材質；機架采用碳鋼或其他材質，并噴涂防銹漆面。
*設備的開關位置應位于操作者操作機床方便觸按的位置，采用實體按鈕，并避免水液侵擾。
3、設備加工范圍
*加工對象：軸承套圈產品平面磨削后的零件
*零件材料特性：GCr15材質或其他常見軸承鋼材料；零件原有殘磁：4mT左右，最高不超過6mT。
4、設備精度指標：
*零件殘磁要求：≤0.3mT。
*清潔度要求：零件表面無明顯污物或雜質。

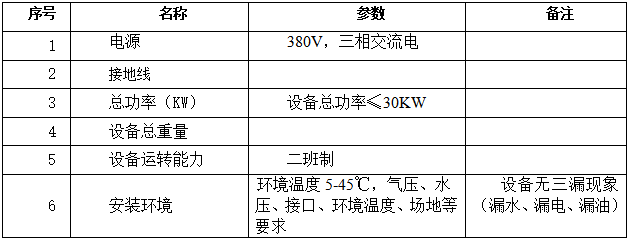

5、設備其他技術指標：
6、設備節拍產能
*履帶傳輸速度：≤1.6m/min。
7、工藝要求
（1）總體工藝要求
*人工從平面磨取零件至退磁清洗機上料口→退磁清洗→人工下料。
*零件殘磁≤0.3mT。
*清潔度：表面無明顯污物和雜質。
*無三漏（漏電、漏水、漏油）問題。
*零件通過設備應無明顯抖動問題。
（2）驗收產品的型號和工藝要求

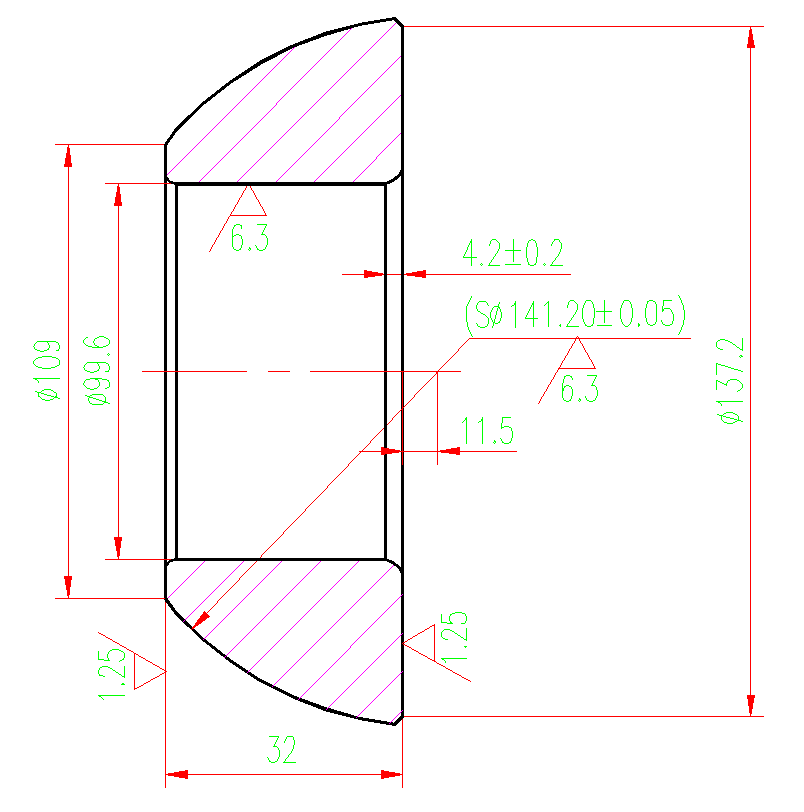

驗收時隨機選取GAC110S/K.02產品按照正常生產流程方式進行驗收，零件殘磁≤0.3Mt，表面無明顯污物或雜質。圖紙如下：

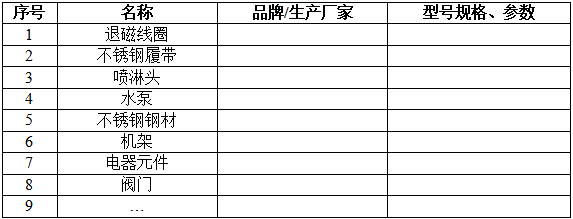

8、主要配置要求：
主要配置應包含下列內容，詳見商家配置表：
9、易損件清單和報價
清單應包含下列內容，詳見商家配置表：
10、工裝清單
11、設備平面布置圖
由廠家提供
12、設備驗收主要關注點
(1)設備主要規格參數、功能、結構要求；
(2)設備精度指標；
(3)設備節拍產能；
(4)設備的運轉情況，以及零件流轉否流暢、是否抖動；
(5)設備是否有三漏問題。
二、技術要求總則
1.本技術要求為最低限度的技術要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，供應商應保證提供符合或優于本技術規格書和有關工業標準的優質產品。
2.設備應具備技術先進、操作簡便、人機交互性優良、節能環保、安全、設備與電氣操作維修方便、造型美觀的特點，能滿足長期、穩定、可靠的使用要求。
3.設備及其配套的零部件須保證是全新的，零部件、電氣元件需選用國際品牌、國內馳名品牌。所用的電氣材料必須是中國強制性產品認證（CCC）的產品
4.設備服務要求：乙方在按上述供貨范圍提供設備的同時，須提供與之相應的伴隨服務。包括：技術資料、安裝調試、現場試運行、技術支持、技術服務、技術培訓等，以及在文中未提及的、隱含的其他必須由乙方提供的相關服務。
5.在簽訂合同后，甲方保留對本協議書提出補充要求和修改的權利，乙方應允諾予以配合。如提出修改，具體項目和條件由甲乙雙方商定。
6.本協議書所使用的標準與乙方所執行的標準所發生矛盾時，按較高標準執行。
三、售后服務培訓技術資料
1、全套設備運輸、現場卸貨、安裝調試均由供貨方負責，用戶配合并實行交鑰匙工程。（我司給以必要配合實施）
2、設備到達用戶所在地后，在接到用戶安裝通知后7個工作日內執行免費安裝、調試和培訓；人員培訓是指設備操作培訓，直到檢測工會操作為止。
3、保修：供方須擁有專業資深維修工程師。在設備保修期內不收取零部件及其它費用（人為損壞因素除外），實行保修服務，并提供設備終身售后服務。
4、設備保修期滿之后，應提供廣泛而優惠的技術支持及備件的供應。
5、維修響應：接到用戶通知后，8小時內做出響應，48小時內給出明確解決方案，遵循盡量在最短時間內為用戶解決問題的原則，如需要，在48小時內趕到現場，一般類故障3個工作日內修復，特殊類故障7個工作日內修復。
6、提供壹套使用說明書。說明書滿足使用、維護、保養、操作、安全、安裝、調整的需要、裝訂整齊規范。
7、提供出廠合格證明、裝箱清單以及其他相關資料。
8、文件資料：（電子版及紙質版一套或選其一，軟件部分電子版即可）
（1）中文版設備操作和維護手冊
（2）設備結構圖等資料。電器控制原理圖等資料電子版及紙質版一套。軟件部分電子版即可。
